Исключительная гибкость и высокая производительность
Модульный коммутатор PLANET CS-6303R Core Layer Routing Chassis специально разработан для крупных сетевых приложений, таких как предприятия, кампусы, сообщества, интернет-провайдеры и сети центров обработки данных, где требуются гибкая конфигурация, большая емкость, высокая плотность, высокая надежность и усовершенствованное управление трафиком.
CS-6303R - это высокопроизводительный коммутатор на шасси с тремя слотами для модулей и резервным источником питания. Он обеспечивает большую гибкость портов для развертывания сети, предлагая различные комбинируемые модули управления и коммутации. Например, один модуль управления может работать с двумя модулями коммутатора, или два модуля управления могут работать вместе для выполнения резервного копирования системы. Ниже перечислены доступные модули для коммутатора на шасси CS-6303R:
| Item | CS-6303R |
| Total Module Slots | 3 |
| Management Slots | 2 (slots 2 and 3) |
| Switch Slots | 2 (slots 1 and 2) |
| Power Supply Slots | 3 |
| Total Port Capacity | |
| Max. 10/100/1000BASE-T | 120 |
| Max. 1000BASE-X SFP Ports | 120 |
| Max. 10G SFP+ Ports | 40 |
| Max. 40G QSFP+ Ports | 8 |
| Max. GPON Ports | 48 |
Позиционируемый как коммутатор базового уровня, CS-6303R идеально подходит для крупных и городских IP-сетей, предоставляя передовые интеллектуальные и безопасные функции, а также высокую производительность и гибкость.
Масштабируемая 10-гигабитная и 40-гигабитная производительность
Коммутатор CS-6303R на шасси обеспечивает гигабитное, 10-гигабитное и 40-гигабитное подключение по Ethernet на основе высокогибкой и отказоустойчивой модульной платформы. Обладая высокой коммутационной способностью, он поддерживает высокоскоростную передачу данных L2/L3 и высокую производительность маршрутизации по протоколам IPv4 и IPv6. Масштабируемая и гибкая модульная архитектура поддерживает скорость передачи данных до 1,47 Тбит/с в рамках единой системы. Они идеально подходят для базового уровня кампусов, корпоративных сетей и уровня агрегации городских IP-сетей, а также глобальных вычислительных сетей.
Широкие возможности многоуровневых сетевых протоколов
CS-6303R оснащен полной функцией управления уровнем 3 с комплексными протоколами и приложениями, которые облегчают быстрое развертывание служб и управление как традиционными сетями L2, так и сетями L3. Он поддерживает расширенные протоколы маршрутизации, включая RIP, RIPng, OSPFv2 и OSPFv3.
Надежная многоадресная рассылка
CS-6303R поддерживает множество функций многоадресной рассылки. На уровне 2 он поддерживает отслеживание IPv4 IGMPv1/v2/v3 и отслеживание IPv6 MLD v1/v2. С помощью Multicast VLAN Register (MVR) можно управлять приемником/отправителем многоадресной рассылки и обнаруживать незаконные источники многоадресной рассылки. На уровне 3 он поддерживает PIM-DM, PIM-SM и PIM-SSM, что делает его отличным решением для любой надежной сети.
Полная поддержка IPv6
CS-6303R поддерживает технологии преобразования IPv4 в IPv6, включая ручной/автоматический туннель IPv4, туннель IPv6 в IPv4 и туннель протокола автоматической адресации туннелей внутри сайта (ISATAP). Он всесторонне поддерживает обнаружение соседей по протоколу IPv6, DHCPv6, обнаружение пути MTU, Telnet на основе IPv6, SSH и ACL, удовлетворяя потребности в управлении сетевыми устройствами по протоколу IPv6 и контроле служб.
Высокая надежность
Ключевыми компонентами CS-6303R являются модуль управления, система электропитания, вентиляторная система и система резервного питания. Все системные модули поддерживают горячую замену и плавное переключение без ручного вмешательства.
CS-6303R поддерживает обновление программного обеспечения в процессе эксплуатации (ISSU) и плавный перезапуск (GR) для протоколов маршрутизации OSPF и BGP, обеспечивая непрерывную передачу пользовательских данных во время обновления системы. Он также поддерживает обнаружение двунаправленной переадресации (BFD), позволяя обнаруживать неисправности и восстанавливать обслуживание в течение нескольких секунд за счет интеграции с протоколами уровня 2 или уровня 3.
Резервное кольцо, быстрое восстановление для критически важных сетевых приложений
CS-6303R поддерживает механизм защиты от избыточности и обладает мощной функцией быстрого самовосстановления для предотвращения сбоев в работе и внешних вторжений. Он включает в себя протокол резервирования виртуального маршрутизатора 3-го уровня (VRRP) и технологию MSTP (Multiple Spanning Tree Protocol) IEEE 802.1s в сети заказчика для повышения надежности системы и времени безотказной работы. В простой кольцевой сети время восстановления может составлять менее 50 мс, что позволяет быстро вернуть сеть к нормальному режиму работы.
Централизованное управление стэком
CS-6303R можно использовать для создания практически логического комплекса, предоставляя предприятиям, поставщикам услуг и телекоммуникационным компаниям гибкий контроль за плотностью портов, восходящими линиями связи и производительностью стека коммутаторов. Коммутатор на шасси может быть объединен в кольцо для резервирования, обеспечивая целостность данных даже в случае выхода из строя одного коммутатора в стеке. Вы даже можете выполнять горячую замену коммутаторов без нарушения работы сети, что значительно упрощает процесс модернизации локальной сети для удовлетворения растущих требований к пропускной способности.
Мощная защита от уровня 2 до уровня 4
CS-6303R предлагает полный список контроля доступа (ACL) от уровня 2 до уровня 4 для обеспечения максимальной безопасности. Его можно использовать для ограничения доступа к сети, запрещая отправку пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC. Функция private VLAN предотвращает обмен данными между пограничными портами, обеспечивая конфиденциальность пользователя.
Расширенная защита IP-сети
CS-6303R также предоставляет функции отслеживания DHCP, защиты IP-источника и динамической проверки ARP для предотвращения атак с отслеживанием IP-адресов и отбрасывания ARP-пакетов с недопустимыми MAC-адресами. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, затрачивая значительно меньше времени и усилий, чем раньше.
Улучшенное качество обслуживания
CS-6303R полностью поддерживает модуль DiffServ, позволяющий пользователям задавать пропускную способность очереди на каждом порту. Также предусмотрено планирование WRR, SP и SWRR. Коммутатор на шасси поддерживает защиту портов, позволяя использовать надежные CoS, DSCP, приоритет IP и приоритет порта. Пользователи могут изменять значения DSCP и CoS для пакетов, чтобы классифицировать трафик по портам, VLAN, DSCP, приоритету IP и таблице ACL. Пользователи также могут изменять значения приоритета DSCP и IP пакетов, чтобы распределять различные полосы пропускания для передачи голоса, данных и видео, настраивая различные уровни качества обслуживания.

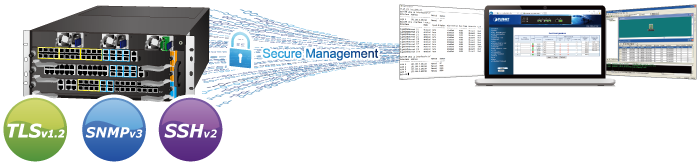

Эффективное и безопасное управление
Для эффективного управления CS-6303R оснащен консольными, веб- и SNMP-интерфейсами управления. Благодаря встроенному веб-интерфейсу управления коммутатор на шасси обеспечивает простое в использовании, независимое от платформы средство управления и настройки. Для текстового управления к нему можно получить доступ через Telnet и консольный порт. Чтобы сократить время на изучение продукта, коммутатор на шасси предлагает команды, аналогичные командам Cisco, через Telnet или консольный порт, и заказчику не нужно изучать новые команды с этих коммутаторов. Для стандартного программного обеспечения мониторинга и управления он предлагает подключение по протоколу SNMPv3, которое шифрует содержимое пакетов в каждом сеансе для безопасного удаленного управления. Кроме того, коммутатор на шасси обеспечивает безопасное удаленное управление, поддерживая соединения SSHv2, TLSv1.2 и SSLv3, которые шифруют содержимое пакетов в каждом сеансе.
Конструкция со сьемным блоком питания спечивает повышенную гибкость
CS-6303R оснащен выносным блоком питания переменного тока напряжением 100-240 В, что упрощает замену модуля питания. Кроме того, коммутатор на корпусе резервирует два дополнительных разъема для резервного питания на передней панели, что позволяет пользователям устанавливать второй источник переменного или постоянного тока для резервирования. Варианты питания от сети переменного и постоянного тока взаимозаменяемы. Система резервного электроснабжения специально разработана для удовлетворения требований высокотехнологичных объектов, требующих максимальной надежности электроснабжения.
Масштабируемый высокопроизводительный GPON для приложений FTTx
Модуль PLANET CS6-16PON4C4S4X GPON Optical Line Terminal (OLT) состоит из 16 портов GPON, четырех гигабитных комбинированных портов TP/SFP, четырех гигабитных портов SFP, четырех портов 10G SFP+ и одного порта управления. Он соответствует стандартам ITU-T G.984/G.988 и отвечает техническим требованиям для GPON OLTS при доступе к сети. Систему GPON, включающую до 1024 устройств ONU и HGU, легко устанавливать и обслуживать, что обеспечивает высокоэффективные решения GPON и удобное управление волоконно-оптическими широкополосными сетями. Он обеспечивает высокую пропускную способность до 2,5 Гбит/с по потоку и 1,25 Гбит/с по потоку, покрытие на расстоянии до 20 км между узлами оборудования и гибкость при развертывании сети. Это экономичная технология доступа, которая обеспечивает надежную и масштабируемую сеть для приложений с тройным доступом, таких как HDTV, IPTV, передача голоса по IP (VoIP) и мультимедиа.

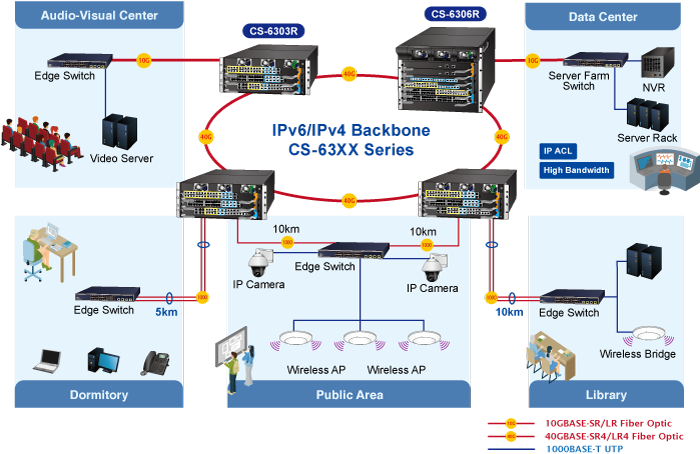

Магистральный коммутатор операторского класса для кампусов и сообществ
Коммутатор PLANET CS-6303R, разработанный для крупномасштабных сетевых коммуникаций на предприятиях, в кампусах и сообществах, является идеальным выбором для недорогого и масштабируемого сетевого решения. Он предлагает высокопроизводительную платформу на шасси с исключительным качеством и надежностью, поддерживающую масштабируемые решения 10/100/1000 BASE-T, 1000BASE-SX/LX, 10GBASE-SR/LR и 40GBASE-SR4/LR4, которые могут быть легко интегрированы в любые крупные сети.
Коммутатор на шасси может обеспечивать до 120 портов Gigabit Ethernet высокой плотности, 120 портов SFP, 40 портов 10G SFP+, 8 портов 40G QSFP+ или 48 портов GPON OLT SFP, обеспечивая удаленное подключение по восходящей линии связи в рамках единой системы. Он поддерживает подключение к периферийной сети через оптические приемопередающие модули со скоростью от 1 Гбит/с до 40 Гбит/с. Кроме того, коммутатор на шасси предлагает полный набор модулей для сложных сетей, предоставляя сетевым менеджерам гибкость при расширении крупномасштабных сетей по мере необходимости.

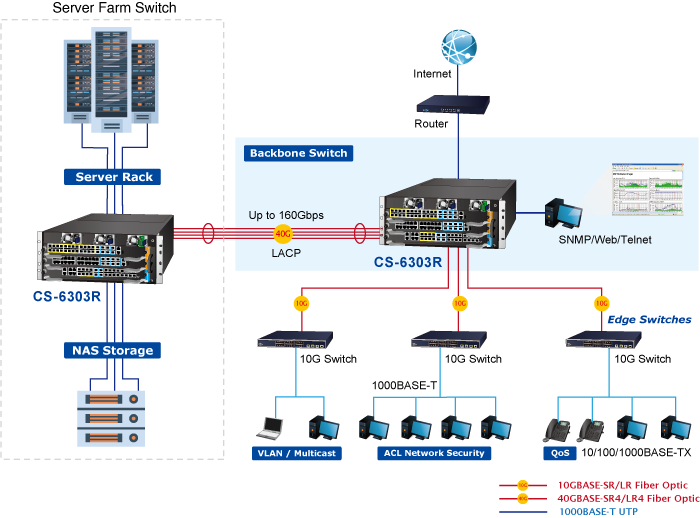

Reliable, High-performance, and High-density Enterprise Backbone Switch
The 10/40-Gigabit Ethernet-supported equipment has become an essential component of enterprise and network infrastructures. The CS-6303R is a cost-effective, high-density, and high-bandwidth solution designed to meet modern market demands. Its dedicated chassis architecture allows all modules within the platform to function as a single, high-capacity switch, delivering multiple high-performance 10/40-Gigabit Ethernet connections for enterprise, campus, or telecom backbone networks.
The redundant management modules and three power supplies provide the chassis switch with uninterrupted network service. Moreover, all modules are hot-swappable, allowing for expansion or replacement without disrupting system operation. The chassis switch is ideal as a server farm switch for connecting to servers and is perfectly suited for network environments that require continuous access to critical business applications.
